PCB線路板是電子元器件中的重要載體，為了提升電子產品中的良品率及產品的質量，電子廠商紛紛在PCB上通過絲印、噴碼或激光打碼的方式標記處二維碼、條形碼、字符串等信息，實現對產品的內部質量追溯控制，那么你知道PCB線路板是怎么通過激光打碼技術實現二維碼標記的呢？又該選用那種類型的激光器？元祿光電為大家代理剖析。

PCB線路板根據材料的分類，有攝像頭模組FR4、不銹鋼片、銅、環氧樹脂、鋁基板、陶瓷基板等等，根據不同的用途，針對的材料選用的PCB激光打碼機設備是有很大的區別的，我們從激光打碼的種類來介紹PCB二維碼激光打標機的激光器選擇。

CO2激光打碼機

采用10.6μm或9.3μm波長的CO2激光器，通過振鏡掃描的方式去除PCB材料表面的油漆，通過化學或物理反應實現變色，標記處清晰的二維碼、條形碼等信息。

這類型的激光打碼機適用于剛性線路板的油漆表面打碼，常見的有綠油、黑油、藍油以及紅油漆面的打碼。通過激光技術，去除油漆表面3微米內的厚度，露出二維碼或條形碼。

根據二維碼的大小以及二維碼包含的字符位數信息，選用的激光器波長以及透鏡的大小有較大的差異。這里我們?cè)O(shè)置一個固定參數值，在綠油PCB上標記二維碼。

想要做出5*5mm，20位內的二維碼，通常采用的是10.6μm波長激光器，110*110mm掃描范圍的透鏡，能滿足二維碼清晰、可讀的要求；而5*5mm或4*4mm包含30位以上的字符信息，則需要根據工藝參數調整為10.6μm波長激光器，70*70mm掃描范圍的透鏡，才能滿足標記出來的二維碼清晰、可讀的需求。

想要做出3*3mm，20位以內的二維碼，則需要采用9.3μm波長的激光器，110*110mm掃描范圍的透鏡，方可標記處清晰、可讀二維碼；而3*3mm包含30位以上的字符信息則需要根據實際的工藝情況選擇60*60或70*70mm掃描透鏡。另外，在1*1mm的二維碼打標上，CO2激光打碼機只能做到包含低位數的二維碼打標，高位數的二維碼打標，則需要用到光斑更加精細的紫外激光器甚至是皮秒激光方可實現。

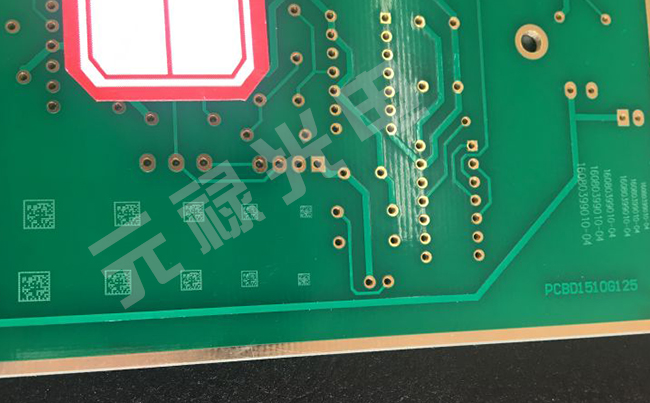

PCB激光打碼5*5-1*1mm二維碼信息案例

需要注明的是，并非3*3mm，20位信息的二維碼10.6μ的激光器就做不出來效果，元祿光電的工藝經驗一樣可以做出來，并且能夠保證清晰、可讀。但為了進一步提升效率、良品率、質量等方面的考量，建議采用9.3μm的激光器。

二維碼的大小與包含的位數通過激光打標機實現的工藝在于激光光斑的大小、焦深。因此通常會采用高倍擴束鏡以及小幅面的掃描透鏡。而在焦深考量方面，多片鏡要比單片鏡的優勢大很多。

從成本上考量9.3μm激光器要比10.6μm激光器貴一萬多人民幣，70*70mm透鏡要比110*110mm透鏡貴大幾千人民幣，而多片鏡要比單片鏡貴一萬多，這也是為何客戶在詢問標準單機版的CO2激光打標機過程中價格差異那么大的原因。需要對PCB二維碼激光打標設備有詳細的了解，才能選擇出合適的設備，用來提升PCB產品的質量管控。

元祿光電在PCB領域積累了豐富的經驗，可根據客戶的需求選擇不同光源以及光學器件，滿足客戶的需求，攜手客戶共通進步。

元祿光電近期將會整理有關PCB紫外激光打碼以及光纖、綠光打碼的選擇，歡迎大家訂閱、關注。

轉載須注明元祿光電www.net-bridge.com.cn

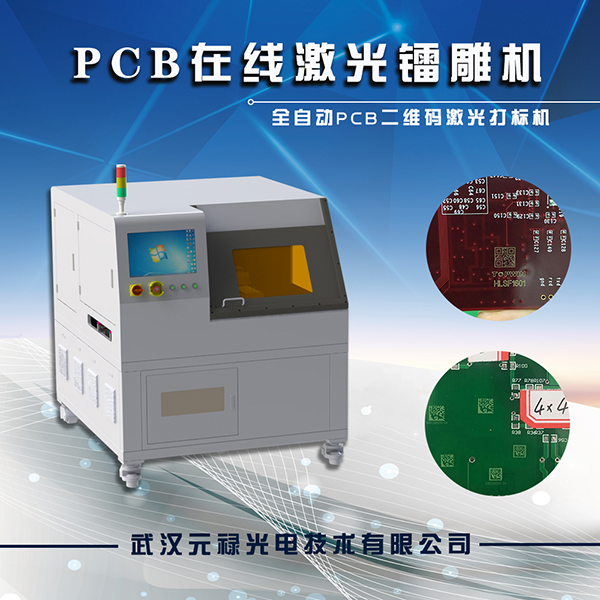

推薦設備：PCB二維碼激光打標機
