CCS集成母排不同材質采樣端子性能及工藝對比

發布時間：2024-10-25 來源：元祿光電公眾號

CCS，即Cell Contact System，中文也叫集成蓋板或集成母排，廣泛應用于動力和儲能電池系統中，其主要作用是將電池模組中的電芯串聯或并聯起來以提供更高的電壓和/或更高的載流能力，同時將模組中電壓采集和溫度采集等管理功能集成到一起和BMU連接以實現對電池模組電壓和溫度的管理，同時提供均衡服務；CCS集成母排的出現為電池包生產的自動化提供了必要的條件；

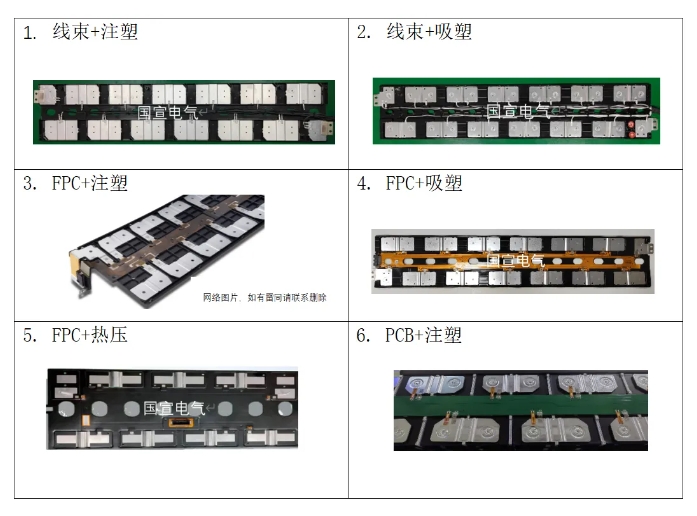

目前CCS的組成方式主要包括以下幾大類：

以上各類CCS集成母排的優缺點已有諸多比較介紹，編者在此不再介紹；本文將介紹目前市場上常用CCS集成母排的采樣端子及其焊接工藝的性能對比分析；

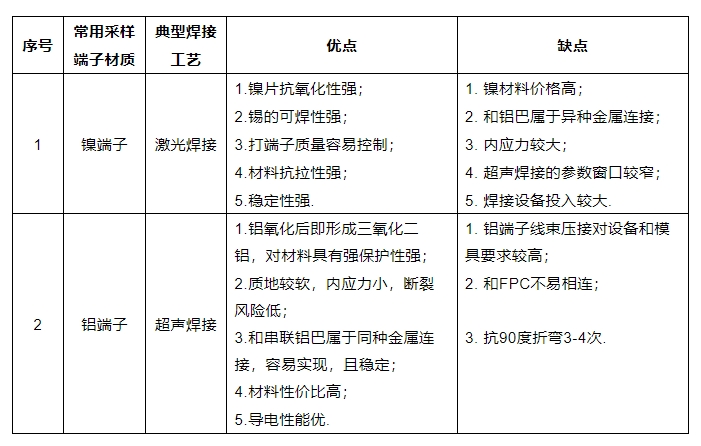

鎳及鋁端子的材料性能及工藝對比

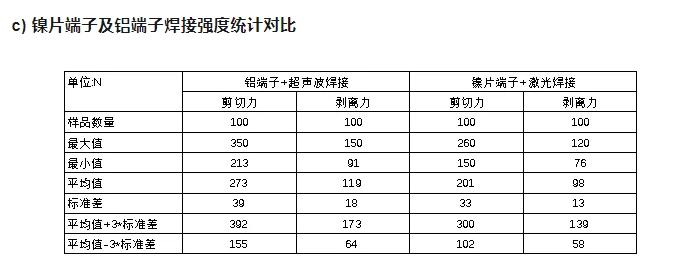

鎳及鋁端子的典型焊接工藝的焊接強度對比




總之，兩種采壓端子及工藝各有優缺點，鎳片端子和串聯鋁巴的焊接開始應用較早，工藝成熟，但屬于異種金屬連接，有一定的界面結合挑戰性，其焊接強度穩定但強度在統計角度講相對小一些；鋁端子和串聯鋁巴的焊接屬于同種金屬連接，焊接穩定且強度在統計角度講相對更高一些；具體如何選擇需要根據具體應用場景而定。
